在精密制造领域，设备的小型化与高性能需求日益增长。通用技术国测时栅全新推出的RAE090S分体绝对式圆时栅，是一种非接触式角位移传感器，具有壳体超薄、测量精度高、动态性能好、绝对测量等特点。

01. 轻量化设计

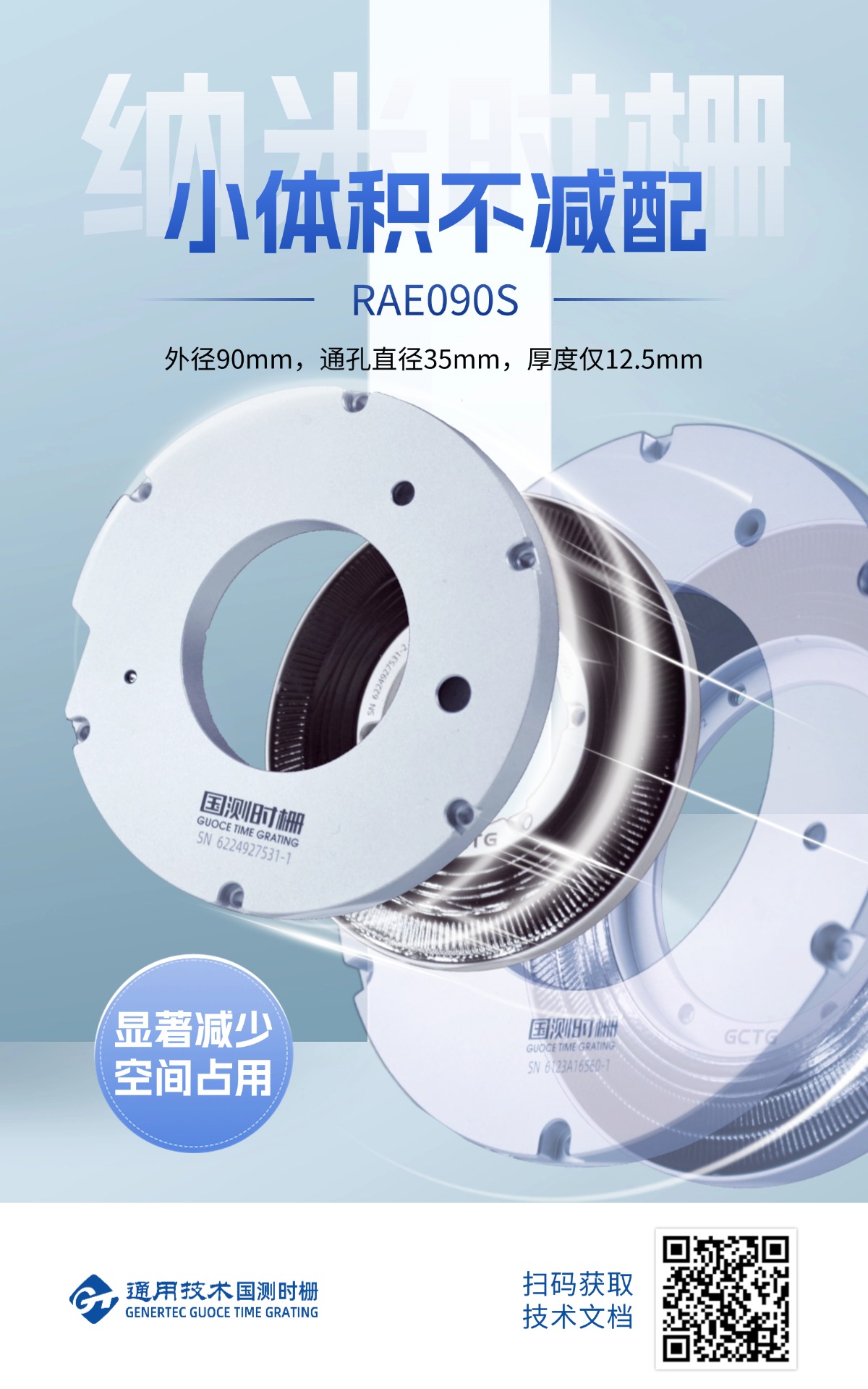

外径仅90mm，厚度12.5mm，通孔直径35mm，适配紧凑空间

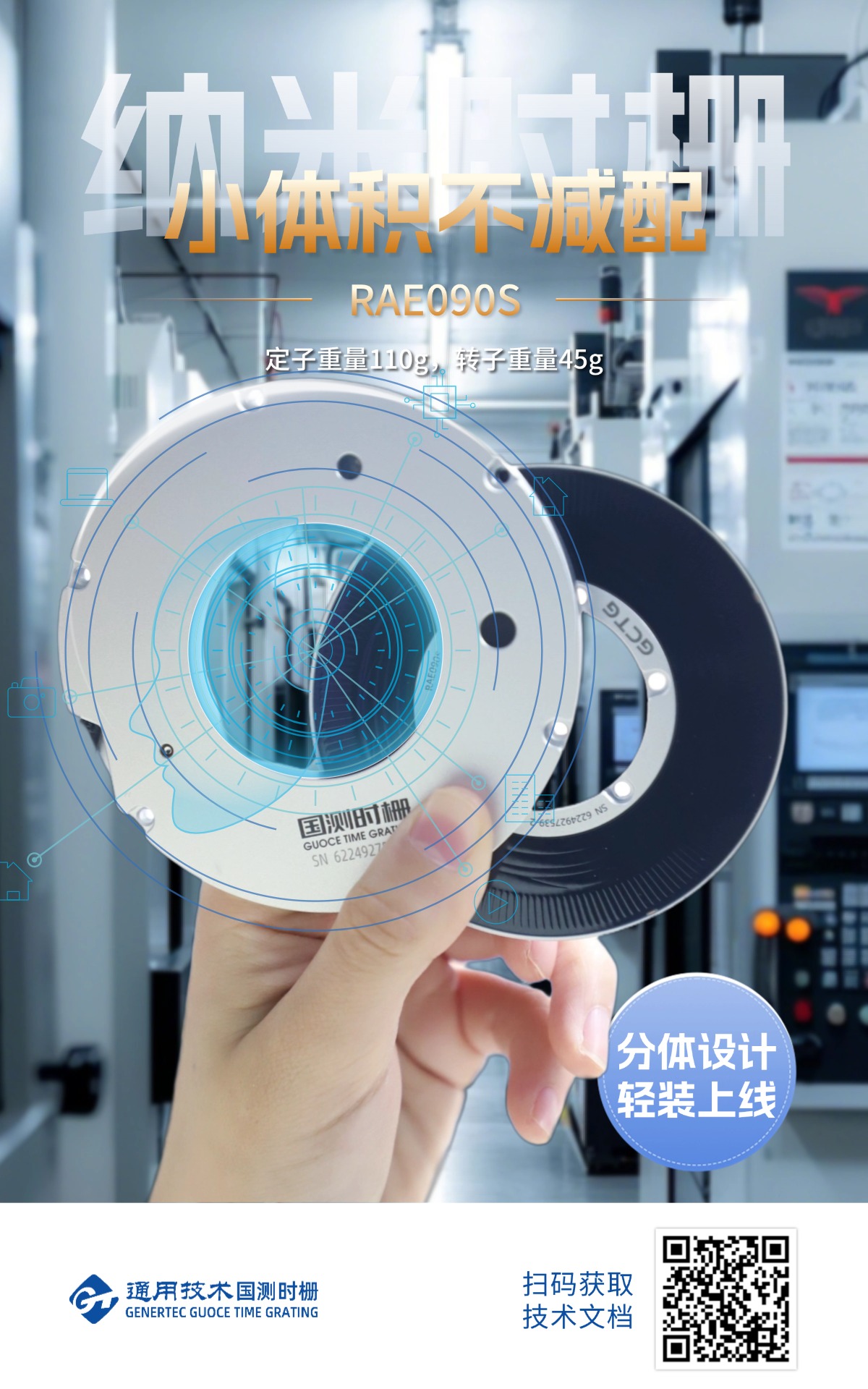

分体式结构（定子110g/转子45g），降低设备负载

02.  绝对式高精度

无需回零操作，上电即获位置信息

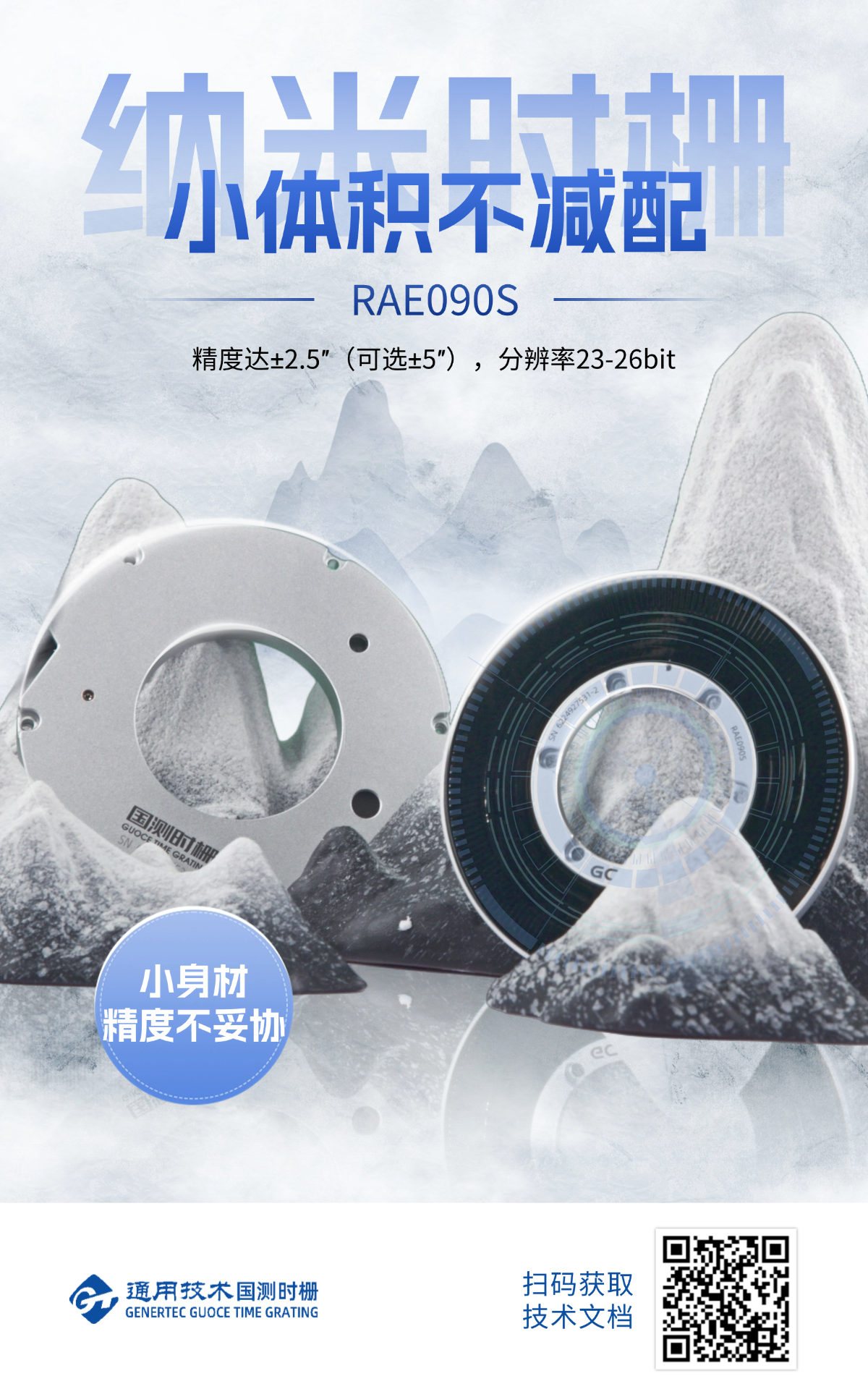

精度可选±2.5″或±5″，分辨率达23-26bit，满足精密加工与检测需求

03. 强环境适应性

工作温度覆盖-20℃~70℃

可在湿度0-80%RH非冷凝环境下工作

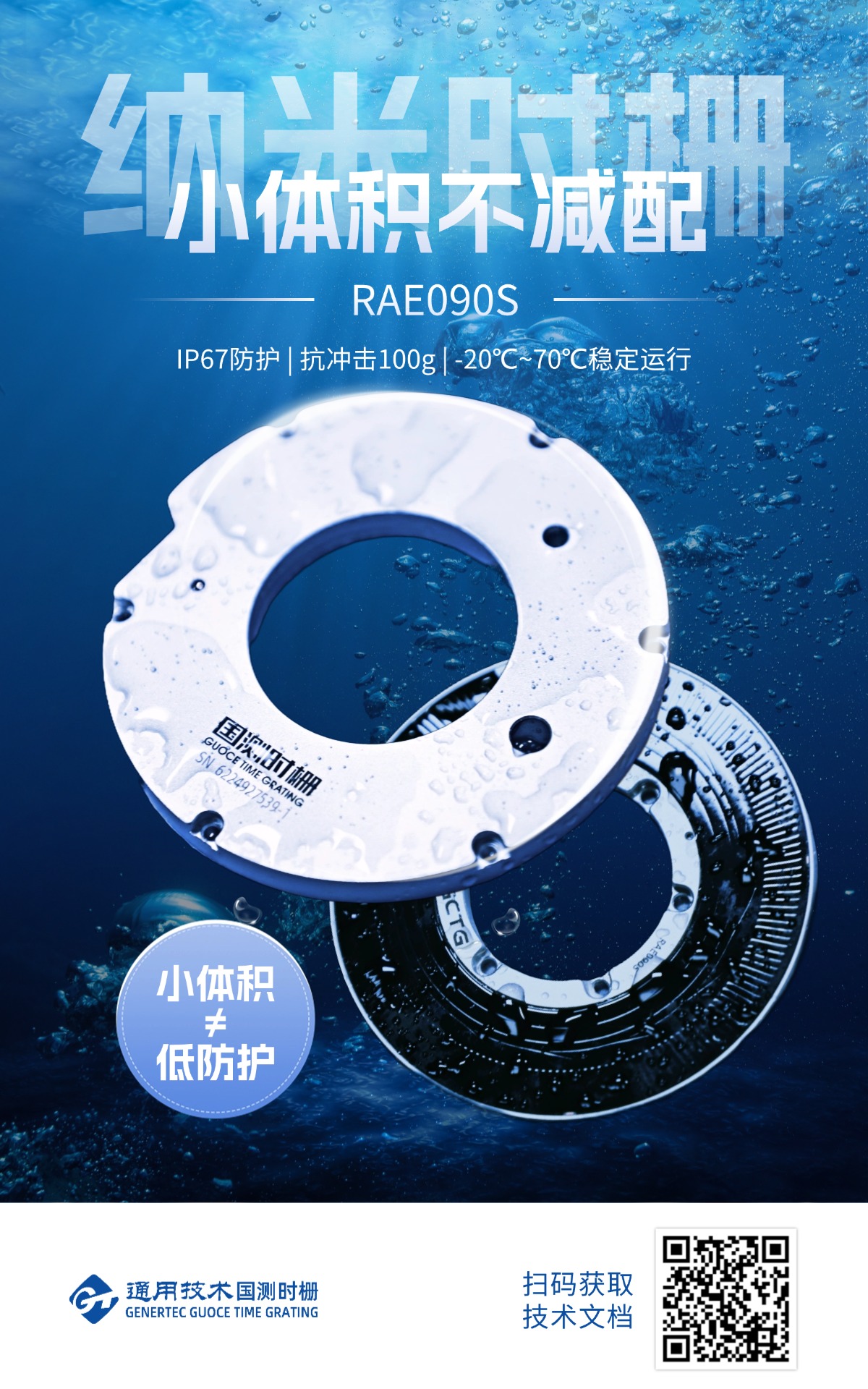

转子和定子的IP等级67，组装后的IP等级40

抗冲击100g、振动10g

产品的电磁兼容性（EMC）需符合标准IEC61000-6-2以及IEC61000-6-4

适应复杂工业场景

04. 便捷安装与兼容性

定/转子均支持止口定位+螺钉固定，配备LED安装辅助功能

兼容BISS-C、SSI协议，支持定制化通信需求

05. 适用场景

高精度机床回转台

伺服/直驱电机

齿轮测量机

减速机

半导体

... ...

为设备智能化升级提供可靠位置感知支持
